雙臂跌落試驗機
產品型號
更新時間
2024-10-31廠商性質
瀏覽次數
256產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
一產品概述
雙臂跌落試驗機主要用于考核包裝件在實際運輸、裝卸過程中受到跌落沖擊的影響程度，評定包裝件在搬運過程中耐沖擊強度和包裝設計的合理性。

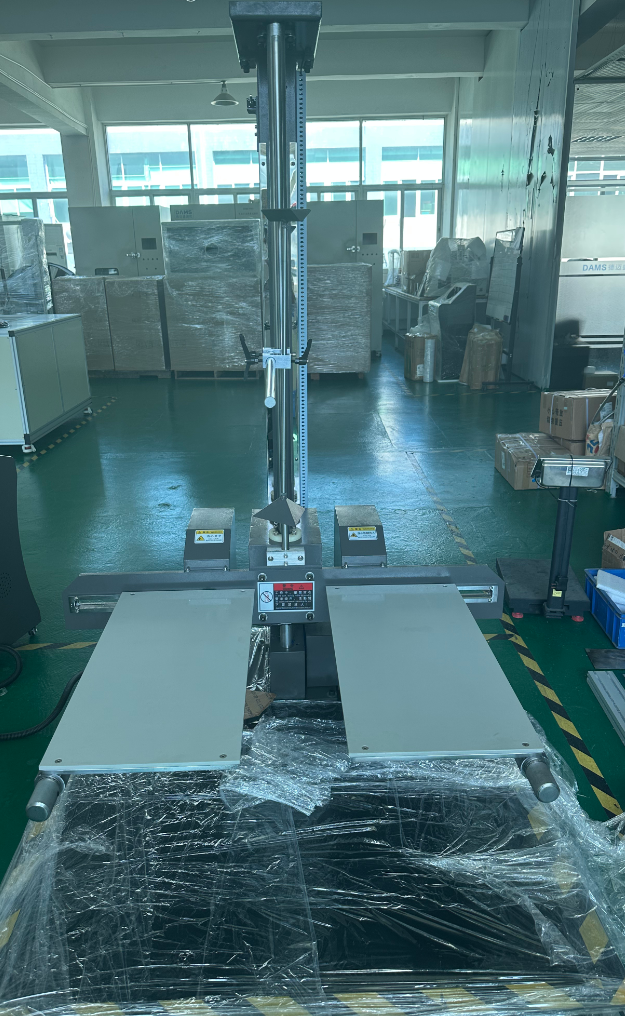

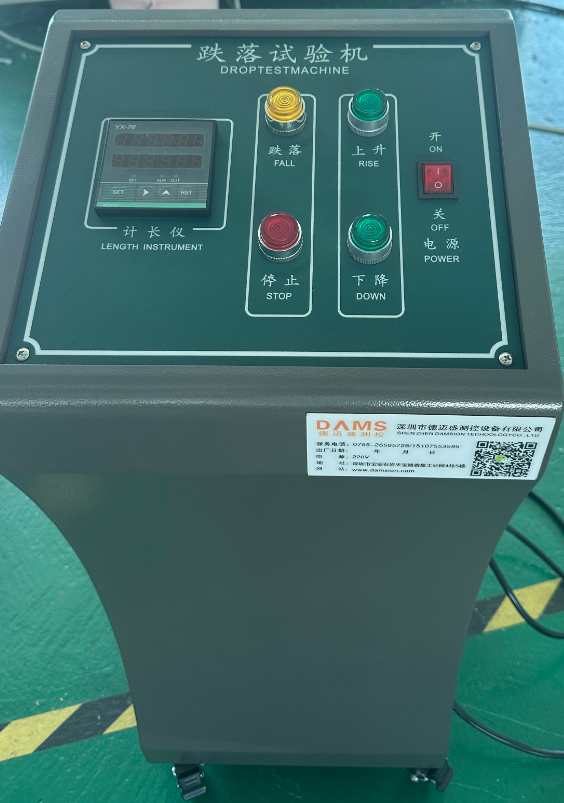

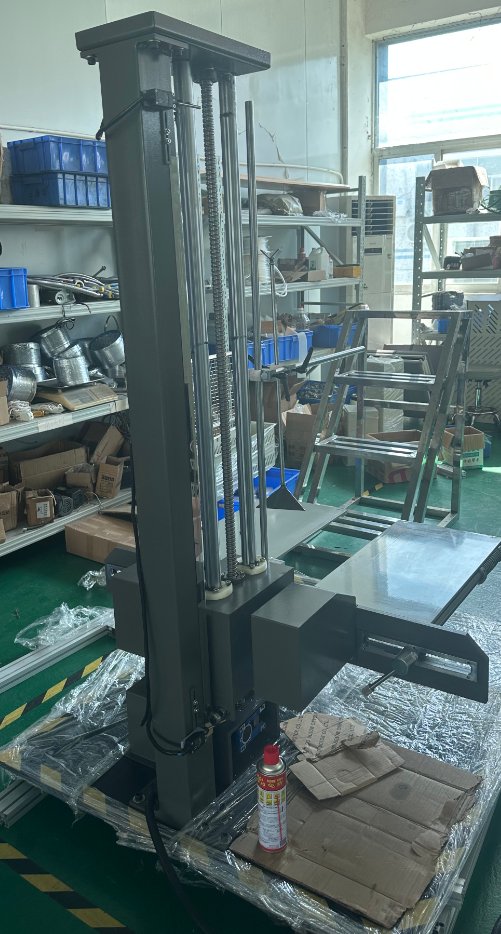

本機采用雙翼式機型，可以很平穩的固定好測試產品。采用電動升降、跌落，手動式復位，操作十分簡便。本機配備高度數顯表，用戶可以很直觀的通過顯示屏進行觀察實時產品跌落高度。
二、適用標準
GB4757.5-84、JISZ0202-87、ISO2248-1972(E)
三、環境要求
1. 現場溫度：5℃~+28℃(24小時內平均溫度≤28℃)；
2. 相對濕度：≤85%RH；
3. 供電條件：單相三線；
4. 電壓范圍：AC220V；
5. 頻率允許波動范圍：(50±0.5)Hz；
6. 保護地線接地電阻小于4Ω；
7. 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。
四、主要技術參數
1. 跌落高度范圍：400—1500mm（可定制）
2. 允許試件重量：65kg（可定制）
3. 允許試件尺寸：800×800×800mm
4. 沖擊面板尺寸：1400 ×1200 × 14mm（實心鐵底，厚度14mm）
5. 托臂尺寸：700 × 350mm
6. 跌落誤差：±10mm
7. 馬力：調高1/3HP，手動調寬
8. 試驗系統滿足規范：ISO22488-1972（E）
9. 動作方式：電動跌落，手動復位
10. 控制箱尺寸：370 × 350 × 910mm
11. 試驗臺外形尺寸：1400 × 1200 × 1850mm
12. 凈重：約500kg
13. 電源：220V 50Hz
14. 功率：1.5KW
五、主要配置清單
序號 | 名 稱 | 單 位 | 數 量 | 備 注 |
1 | 傳動絲桿 | 根 | 1 | 中國臺灣ZPT滾珠絲桿 |
2 | 電機 | 臺 | 1 | 德智 |
3 | 導桿 | 套 | 1 | 加硬鉻鋼 |
4 | 直線軸承 | 套 | 1 | 中國臺灣上銀 |
5 | 軸承 | 套 | 1 | 德國AGF |
6 | 光電眼 | 套 | 1 | 日本歐姆龍 |
7 | 高度儀表 | 套 | 1 | YX—76 |
8 | 電氣開關 | 套 | 1 | 正泰 |
9 | 沖擊底板 | 塊 | 1 | 1200 ×1400 × 14mm，A3鐵板 |
10 | 連接輪 | 套 | 1 | 精密型國產優質 |
11 | 鈑金件 | 批 | 1 | A3冷軋板烤漆 |
12 | 電磁鐵 | 套 | 1 | 國產優質 |
