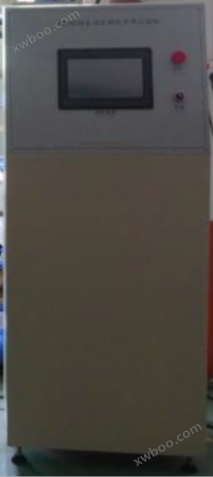

電梯層門閉鎖裝置試驗機

圖片僅供參考

一、產品概述：適用于一個測試門機及層門閉鎖裝置各種參數的檢測裝置。該設備可測試以下功能：開門端保持力、關門端保持力、開關門時間、層門自閉力、手動開門力、安全觸板性能、載門反轉裝置性能、溫度上升試驗、壽命試驗。

二、符合標準：按照TSG T7001-2004《電梯測試規范和控制設備規范》、GB7588-2003《電梯制造與安裝安全規范》（國家標準第1號修改單征求意見稿）、GB/T2611-2007《試驗機通用技術要求》和GB16754-1997《機械安全急停設計原則》設計制作。

三、技術參數：

1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，

2、測試工位：單工位；

3、適用類型：中分門機、中分雙折門機、中分三折門機、旁開門機、旁開雙折門機、旁開三折門機；

4、測試規格：

被檢測門機開門寬度：700mm～3000mm；

被檢測門機開門高度：2000mm～2800mm；

被檢測門機額定輸入電壓：0~220V；

被檢測門機額定功率：≤500W；

5、測試驅動：三組伺服電機；

6、測試工位：1工位；

7、升降行程：900mm，采用雙滑軌導向；

8、升降驅動：交流減速電機；

9、水平移動：1000mm；

10、平移驅動：閉環電機，滑臺模組；

11、拉力范圍：0～50kg；

12、力值反饋：S型力值傳感器；

13、力值精度：±1N；

14、模擬風力：≤50N；

15、伺服功率：400W配行星減速機；

16、測試速率：觸摸屏標準范圍內可設定；

17、風壓功率：50W；

18、交流電機：功率370W，配RV50減速機；

19、測試時間：觸摸屏標準范圍內可設定；

20、測試次數：觸摸屏標準范圍內可設定；

21、測試保護：裝有多處光線感應，異常報警停機；

22、設備尺寸：3780mm×3000mm×3350mm（WDH）

23、設備電源：AC380V60Hz。

四、配置清單：

序號	產品（硬件/軟件）名稱	材質或工藝	數量
1	測試試驗臺	鋼制噴涂烤漆	1套
2	控制箱	鋼制噴涂烤漆	1套
3	控制PLC		1套
4	觸摸屏	10吋	1套
5	伺服馬達	400W電機	3套
6	升降馬達	370W	1件
7	平移馬達	閉環步進	1套
8	升降系統	雙直線滑軌	2套
9	平移系統	滑動模組	2套
10	力值傳感器	輪輻式	2套
11	風壓系統		1套
12	保護系統	光線感應傳感器	4套
13	電器元件		1套
