熔斷器動作特性試驗裝置DMS-RTXS
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
329產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹

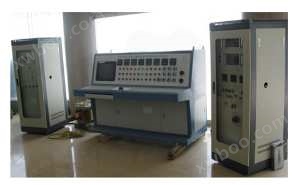

一、熔斷器動作特性試驗裝置設備概述：
本試驗臺滿足GB13539.1-2008低壓熔斷器第1部分第8.4的標準要求，檢測熔斷器的動作特性，包括約定不熔斷電流與約定熔斷電流驗證、“g”熔斷器的額定電流驗證、時間-電流特性等等；為各質檢所以及熔斷器廠家提供一套**方便的檢測方案。
二、熔斷器動作特性試驗裝置系統組成：
本試驗機由2臺大功率恒流源、PLC可編程控制器、電腦、電流變送器、電流傳感器、可移動機箱等組成。
該試驗機能夠穩定輸出所需要的測試電流，消除由于電源電壓波動、連接導線或銅排、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。
電腦、示波器安裝在設備上，操作方便，優異上檔次。（示波器由客戶選購）
三、熔斷器動作特性試驗裝置主要技術參數：
1)???輸入電源：?jiǎn)蜗嘟涣?20V，±5％,50HZ，功率30KW;
2)???輸出直流電流1～5000A,1路；
3)???輸出直流電流1～500A,1路；
4)???輸出電壓0～5V；
5)???測試熔斷器電流范圍：1～5000A，可測試過載電流2.0/2.5/3.0/3.5/4.0/5.0/8.0/10倍（即20~5000A）
6)???通電時間：0.1～999.9s/m/h連續設定；
7)???斷電時間：0.1～999.9s/m/h連續設定；
8)???瞬時熔斷時間測量：1～9999us/ms?(用示波器測量);
9)???測試次數：1～9999999次；
10)??電流穩定度范圍：+0～3％?(可選擇上下限值)；
11)??恒流精度：≤±1％讀數；
12)??判斷功能：是否合格標準；
13)??輸出電流回路：1回路；
14)??測試試樣：1～14個;
15)??設備內箱提供恒溫恒濕環境：溫度21～30℃任意可設定，濕度70%以下；
16)??試樣內箱尺寸:長1400高600深300
17)??試驗機外形尺寸：長1950*深750*高1600
